您现在的位置是:首页>技术应用>正文

技术应用

专利情报 | 固态电池正极材料表面处理、正极活性材料、正极组合物、电极合剂的制造

佚名2023-12-06
专利情报第5期01固态电池正极材料表面处理-LG新能源02正极活性材料-三洋电机、贝特瑞03正极组合物-宁德时代04电极合剂的制造-丰田01LG新能源-US115...

专利情报第5期

    01 固态电池正极材料表面处理-LG新能源

    02 正极活性材料-三洋电机、贝特瑞

    03 正极组合物-宁德时代

    04 电极合剂的制造-丰田



01

LG新能源-US11522169B2-包括表面热处理的正极活性材料的硫化物基全固态电池及其制造方法


申请日:2020-08-13

公开(公告)日:2022-12-06

技术问题:在传统的全固态电池中,正极活性材料的表面 涂有涂层材料  ,如LiNbO3, Li2ZrO3, Li2SiO3, or LiAlO2, ,以降低正极活性物质与硫化物系固体电解质的反应性。由于涂层材料的粒径,正极活性物质表面的一部分可能没有被涂覆,或者正极活性材料的表面可能没有被涂覆材料均匀地涂覆 。在正极活性材料的表面的一部分未被涂覆的情况下,正极活性材料和固体电解质可能在未涂覆部分处彼此反应,由此可能降低电池的安全性。


为解决上述问题,使用有机溶剂的状态下用铌酸锂涂覆正极活性材料,在使用固体电解质之前,必须完全蒸发残留的有机溶剂,以免与基于硫化物的固体电解质反应。另外,使用乙醇锂和乙醇铌作为起始材料以形成铌酸锂。存在生产成本高并且加工时间也延长的问题。

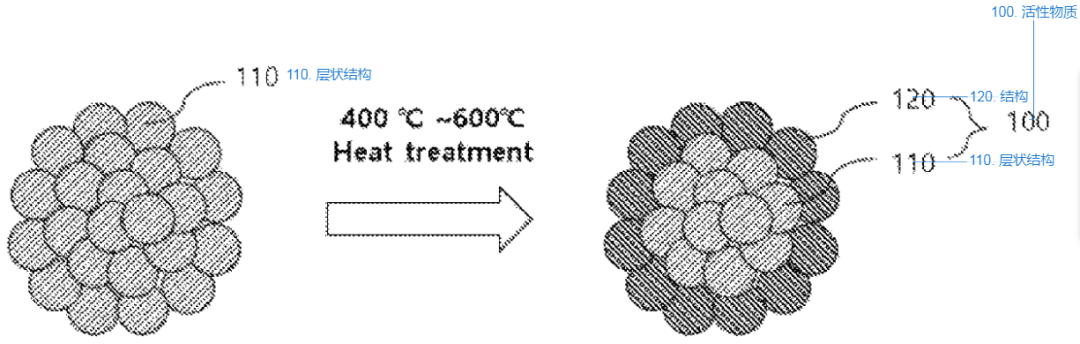

技术手段:本发明提供一种制造硫化物基全固态电池的方法来实现,该方法包括S1)对正极活性材料进行热处理 在惰性气体状态下在400°C至600°C下进行S2)使用包含经热处理的正极活性材料、基于硫化物的固体电解质和负极的正极形成单元电池。正极活性材料可以是锂钴氧化物类正极活性材料。另外,在步骤S1)中,可以通过由以下反应方案表示的反应对正极活性材料进行热处理。反应方案可以为LixCoO2(层状)→(1−x)LiCo2O4(尖晶石)+(2x−1)LiCoO2 (分层), ,其中x可以是0.5<x<1。< span="">另外,正极活性物质的表面的一部分可以通过热处理从层状结构变为尖晶石结构。 此时,即使在热处理之后,正极活性材料的内部也可以保持层状结构。具有改变的尖晶石结构的正极活性材料的表面可以占正极活性材料的总表面的0.5mol%至3mol%。另外,正极活性材料可以通过热处理被细化至距其表面50nm的深度。


实施例1: 将Sigma公司的钴酸锂放入搅拌机中,在450℃下热处理2小时。随后,将66重量%的所得正极活性材料与1重量%的作为导电剂的炭黑和33重量%的Li混合。Li6PS5Cl, 作为硫化物基固体电解质,形成正极。 将正极、使用LPS基电解质作为固体电解质形成的固体电解质层、以及使用铜作为集流体的负极堆叠以形成单元电池。


技术效果: 本发明提供的正极活性材料内部具有层状结构且表面具有尖晶石结构的情况下,可以获得稳定且具有改善的锂离子传导性的正极活性材料。另外,在正极活性材料的表面具有尖晶石结构的情况下,与氧的副反应减少,并且正极活性材料的性能和容量增加。

本发明提供一种在不添加单独的涂料的情况下涂覆正极活性材料的方法,由此可以均匀且稳定地涂覆正极活性材料。


本发明的正极活性物质与硫化物系固体电解质的反应性降低,因此正极活性物质与硫化物系固体电解质之间的界面电阻降低。因此,提高了硫化物基全固态电池的安全性,从而提高了硫化物基全固态电池的容量和寿命。另外,根据本发明的硫化物基全固态电池的制造方法能够简单且容易地降低正极活性材料和硫化物基固体电解质之间的界面电阻,由此可以 降低生产成本和时间。



02

三洋电机、贝特瑞-CN113258040B-正极材料及其制备方法和二次锂电池


申请日:2021-03-24

公开(公告)日:2023-01-03

随着高镍三元材料中镍含量的不断提升,材料的高倍率性能和热稳定性受到了极大的挑战,目前提升材料倍率性能和热稳定性的方法主要包括掺杂和包覆。常规的包覆改性,不仅需要额外增加包覆辅料成本,而且需要增加混合和热处理等工序,工艺复杂度增加,使得工艺稳定性控制要求更高、加工成本更高。掺杂改性可在前驱体制备和混锂烧结两个过程实施,在前驱体制备过程中进行掺杂的最大问题是增加了前驱体制备的工艺复杂度。


因此,需要开发一种工艺简单、成本低廉且兼顾掺杂和包覆改性优势的高倍率和高热稳定性的高镍三元正极材料。

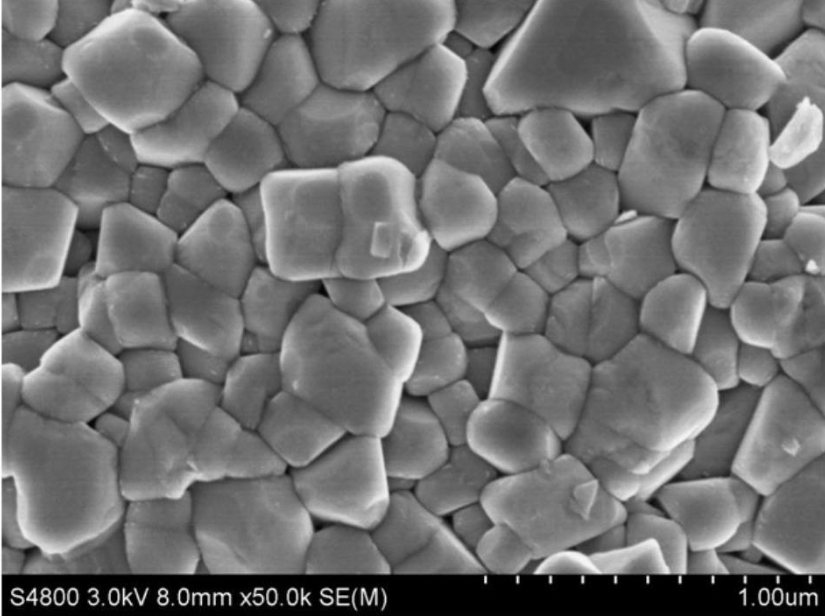

本申请提供一种正极材料,化学通式为LibNi1-x-yCoxAlyMzO2,其中,0.95≤b≤1.10,0≤x≤0.15,0.01≤y≤0.1,0<z≤0.05,m元素为金属元素;m元素分布在正极材料的内部及表层,分布在正极材料内部的m元素以掺杂形式存在,分布在正极材料表层的m元素以m氧化物和 或锂m复合氧化物形成的包覆层形式存在,内部的m元素和表层的m元素的摩尔比值大于0.5。


上述通式中,M元素选自Al、Mn、Mg、Sr、Ca、Zr、Ti、La、W、Nb、Y及Gd中的至少一种;M元素在正极材料中的总含量为500ppm~5000ppm;正极材料表层中的锂含量为正极材料总质量的0.02wt%~0.12wt%,表层中的碳含量为正极材料的总质量的0.01wt%~0.035wt%。正极材料满足以下条件a~f的至少一者:

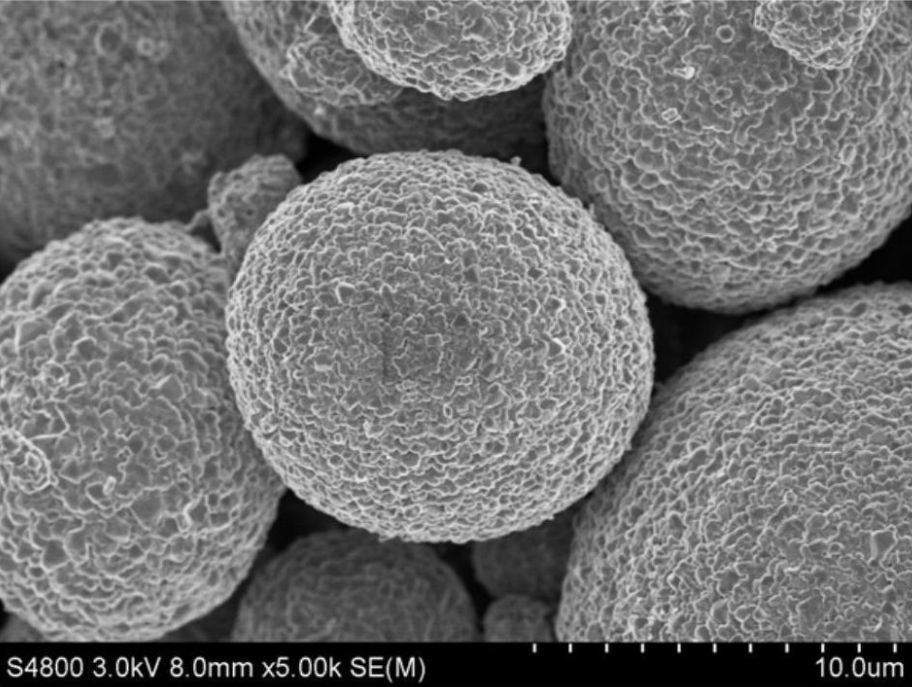

a.正极材料为一次颗粒组成的二次颗粒,且所述二次颗粒为内部密实结构;


b.正极材料颗粒呈球形或者类球形;


c.正极材料的平均粒径为3μm~20μm;


d.正极材料的D95>20μm;


e.正极材料的比表面积为0.5m2/g~2.0m2/g;


f.正极材料在2032扣式电池中的初始放电容量≥200mAh/g。



上述正极材料的制备方法包括:将含有Ni1-x-yCoxAly氧化物和/或氢氧化物、M化合物以及锂化合物的混合物进行烧结,得到烧成物;其中,0≤x≤0.15,0.01≤y≤0.1,M元素为金属元素;将所述烧成物通过溶剂洗涤、干燥,得到所述正极材料。其中,所述方法满足以下条件a~c的至少一者:


a.烧结在氧气含量≥90%的气氛下进行;


b.烧结温度为650℃~900℃;


c.烧结时间为6h~30h。


在将所述烧成物通过溶剂洗涤、干燥,得到所述正极材料之前,还包括:将非水物质与水进行混合,得到溶剂。其中,非水物质包括酸、有机溶剂、磷酸盐及铵盐中的至少一种;所述酸包括H3PO4、H2C2O4、H3BO3及HCl中的至少一种;所述有机溶剂包括C2H5OH及C3H8O中的至少一种;所述磷酸盐包括NH4H2PO4、(NH4)2HPO4、(NH4)3PO4、NaH2PO4、Na2HPO4及Na3PO4中的至少一种;所述铵盐包括NH4Cl及NH4NO3中的至少一种;由所述烧成物和所述溶剂组成的浆料浓度(烧成物(g)/溶剂(L))为500g/L~2000g/L。


本申请提供的正极材料中,M元素分布在正极材料颗粒内部及表层,且正极材料内部的M元素和表层内的M元素的摩尔比值大于0.5。正极材料内部的M元素主要以掺杂形式存在,通过掺杂M元素,优化材料层状结构,抑制材料相变,提升材料结构稳定性,从而提高正极材料热稳定性;表层M元素以M氧化物和/或锂M复合氧化物的形式存在,形成LiMO/MO结构包覆层,抑制正极材料与电解液反应,不仅能保护正极材料表面不被电解液腐蚀,提高热稳定性,且可以提高正极材料的锂离子电导率,提升锂离子扩散速率,最终使得获得的正极材料兼顾高倍率性能及热稳定性。当M元素在正极材料颗粒内部和表层内的摩尔比小于0.5时,将导致正极材料中的Li/Ni阳离子混排严重,同时使得正极材料在循环过程中的结构稳定性和热稳定性都将下降;当表层内的M氧化物和/或锂M复合氧化物过多时,会致使正极材料表面阻抗增大和锂离子扩散系数降低,最终使得正极材料的倍率性能降低。因此,通过控制正极材料内部的M元素和表层的M元素的摩尔比,可以兼顾正极材料的倍率性能及热稳定性。本


申请还提供了一种简单、稳定、安全且易于大规模工业化生产正极材料的制备方法,该制备方法不仅一步实现掺杂改性和包覆改性,以简单的工艺和低廉的成本协同了两种改性手段的优势;而且通过引入非水系物质进行洗涤,有效控制了正极材料颗粒表面结构和表层锂含量,提升颗粒表面抗腐蚀能力和锂离子电导率、降低产气,从而有效兼顾放电容量、倍率性能、安全性能以及循环性能。


03

宁德时代-CN115939386A-正极组合物、相应的正极极片、二次电池和用电装置

申请日:2022-10-17

公开(公告)日:2023-04-07

技术问题:锂离子电池在充放电过程中,由于负极出现的一些异常情况,而造成锂离子不能完全嵌入负极,形成锂枝晶的现象,并且最终刺破电池的隔离膜,导致电池短路,严重时可能引起燃烧、爆炸等灾难性后果。


因此,需要对电池进行改进,减少甚至是抑制锂枝晶的形成,防止刺破电池的隔离膜,从而提高电池的安全性能。


技术手段:本发明的正极组合物包括含镁添加剂,镁合金选自镁铝合金、镁锌合金、镁锌锆合金、镁铜合金、镁铝铜锌合金、镁钙合金、镁银合金、镁银镍合金、镁金合金、镁锂合金、镁镍合金等中的一种或多种。通过使用镁合金,有利于减小含镁添加剂的粒径,并且降低热值,从而改善电池的安全性能和加工性。


镁合金中包含镁元素的质量分数大于18%至小于等于99.5%,可选质量分数为大于50%至小于等于99%,又可选质量分数为60%至95%,最可选70%至90%,基于镁合金的质量计。通过使用上述镁含量比例的镁合金,可以减少镁合金的用量,由此降低镁合金中其他金属元素的不利影响,使电池具有良好的功率性能和安全性能。


正极活性材料在正极组合物中的质量分数W1与含镁添加剂在正极组合物中的质量分数W2满足30≤W1/W2≤970,可选48≤W1/W2≤325;又可选96≤W1/W2≤193。由此,避免锂枝晶刺破电池的隔离膜,提高电池的安全性能。


含镁添加剂中的镁元素相对于所述正极组合物的质量计的质量分数为0.2%至3%,可选为0.3%至2%,可选为O.4%至1.5%。由此,镁在负极上沉积量适中,有利于改善电池的能量密度和初始直流内阻(DCR),使电池具有良好的功率性能和安全性能。


含镁添加剂在正极组合物中的质量分数为0.2%至3.5%,可选为0.3%至2.5%,可选为0.5%至2%,基于所述正极组合物的重量计。由此,进一步改善电池的能量密度和初始直流内阻,使电池兼具良好的功率性能和安全性能。


正极活性材料中的Li元素在所述正极组合物中的质量分数X与含镁添加剂中的镁元素在所述正极组合物中的质量分数Y满足2≤X/Y≤35,可选3≤X/Y≤25,又可选为4≤X/Y≤15。由此,在析锂过程中,通过沉积而均匀覆盖在负极上的镁可以与锂充分结合而生成合金,从而改善锂在负极上沉积的均一性,减少甚至是抑制锂枝晶的形成,避免锂枝晶刺破电池的隔离膜,进一步提高电池的安全性能。


含镁添加剂中的镁元素的质量分数为50%至100%,可选70%至98%,又可选72%至90%,基于含镁添加剂的重量计。由此降低含镁添加剂的用量,从而改善电池的能量密度和初始直流内阻,使电池兼具良好的功率性能和安全性能。


正极组合物的含镁添加剂中,镁或镁合金的中值粒径Dv50为2μm至50μm;可选地,镁的Dv50为5μm至20μm;镁合金的Dv50为0.3μm至20μm,可选2.0μm至3.0μm,又可选2.1μm至2.7μm。由此,提高镁在负极上沉积的均匀性,改善电池的安全性能,降低生成成本,提高生产效率。


本申请的正极组合物中,正极活性材料包括磷酸铁锂、磷酸锰铁锂、锂锰氧化物或锂镍钴锰氧化物、锂镍钴铝氧化物中的至少一种;


可选地,所述正极活性物质选自下式锂过渡金属氧化物:Li(NiaCobMc)dOe其中,M选自Mn和Al之一或者是它们的混合物;0≤a≤1;0≤b≤1;0≤c≤2;0<d≤1.2;1≤e≤3;a+b+c>0;a、b、c、d、e满足所述正极活性物质的价态要求。可选地,在上述通式中,a+b>0。可选地,0<a≤0.9;0<b≤0.5;0<c≤0.5;0.8≤d≤1.15。


实施例1:


1)正极极片的制备:将正极组合物的组分:正极活性材料镍钴锰酸锂(NCM811,化学式为Li(Ni0.8Co0.1Mn0.1)O2,分子量为97.6,锂含量为7.2%)、镁粉(DV50=5.3μm)、正极导电剂炭黑、正极粘结剂聚偏氟乙烯按照质量百分比为96.5∶0.5∶1∶2混合,然后加入N-甲基吡咯烷酮作为溶剂,在真空搅拌机作用下搅拌至体系呈均一状,得到固含量为60重量%的正极浆料。将正极浆料均匀涂覆在厚度为15μm的正极集流体铝箔的一个表面上,在105℃条件下烘干,在正极集流体的另一个表面上重复上述操作,冷压后得到正极极片,然后经过极耳成型,分切,备用。正极极片的单面涂布单位面密度为19mg/cm2(干重),压实密度3.4g/cm3。


2)负极极片的制备:将负极材料人造石墨、负极导电剂导电炭黑、负极粘结剂丁苯橡胶、增稠剂羧甲基纤维素钠按照质量比96∶0.9∶1.6∶1.5混合,加入去离子水作为溶剂,在真空搅拌机作用下搅拌至体系呈均一状,得到固含量为60重量%的负极浆料。将负极浆料均匀涂覆在厚度为8μm的负极集流体铜箔的一个表面上,90℃条件下烘干,在负极集流体的另一个表面上重复上述操作,冷压后得到负极极片,然后经过极耳成型,分切,备用。负极极片的单面涂布单位面密度为11mg/cm2(干重),压实密度为1.7g/cm3。


3)隔离膜:选择厚度为9μm的聚乙烯膜作为隔离膜,使用前根据正极极片和负极极片的尺寸经分切得到隔离膜。


4)电解液的制备:在含水量小于10ppm的环境下,将溶剂碳酸亚乙酯(EC)、碳酸二乙酯(DEC)按照体积比1∶1进行混合得到电解液溶剂,随后将锂盐LiPF6溶解于混合后的溶剂中,配置成锂盐浓度为1mol/L的电解液。


5)电池的制备:将上述正极极片、隔离膜、负极极片按顺序叠好,使隔离膜处于正极极片和负极极片之间起到隔离作用,然后卷绕得到电极组件;将电极组件置于外包装壳中,干燥后注入10g的电解液,经过真空封装、静置、化成、整形等工序,得到容量为2500mAh的锂离子电池。


技术效果:本申请的正极组合物,其包括含镁添加剂,可以在负极上通过还原反应得到均匀沉积的镁,从而使得在析锂的过程中,与析出的锂结合,以改善锂在负极沉积的均一性,从而减少甚至是抑制锂枝晶的形成,提高电池的安全性能,同时具有良好的能量密度和功率性能。


04

丰田-CN115939333A-电极合剂的制造方法、电极合剂、电极及锂离子电池


申请日:2022-09-15

公开(公告)日:2023-04-07

技术问题:现有技术公开的方法中,对活性物质高速地喷雾涂布液时,容易产生活性物质的造粒。使用造粒的活性物质构成电极、电池时,例如电极、电池的电阻有可能增加。另一方面,为了抑制活性物质的造粒而以低速喷雾涂布液时,制造被覆活性物质所需的时间变长。这样,在以往的技术中,难以兼顾活性物质的造粒的抑制和制造工序的高速化。


技术手段:一种电极合剂的制造方法,其包括:使包含活性物质和涂布液的浆料液滴化,得到浆料液滴;使所述浆料液滴在加热气体中进行气流干燥,得到第一前体和第二前体;以及将所述第一前体和所述第二前体进行烧成,得到第一粒子和第二粒子,其中,所述第一前体包含所述活性物质和来自所述涂布液的成分,所述第二前体不含所述活性物质,包含来自所述涂布液的成分,所述第一粒子具有所述活性物质和被覆所述活性物质的表面的至少一部分的被覆层,所述第二粒子不含所述活性物质,包含与构成所述被覆层的成分相同的成分。


一种电极合剂,其至少包含第一粒子和第二粒子,其中,所述第一粒子具有活性物质和被覆所述活性物质的表面的至少一部分的被覆层,所述第二粒子不含所述活性物质,包含与构成所述被覆层的成分相同的成分。所述第二粒子的截面的圆度可以为0.30以上且1.00以下。所述被覆层可以至少包含锂和铌作为构成元素。本公开的电极合剂可以至少包含所述第一粒子、所述第二粒子和固体电解质。


实施例:


1.1含Nb的涂布液的制备:向装有浓度30质量%的过氧化氢水870.4g的容器中添加离子交换水987.4g和铌酸(Nb2O5·3H2O(Nb2O5含水率72%))44.2g。接着,向上述容器中添加浓度28质量%的氨水87.9g。然后,在添加氨水后充分搅拌容器内的内容物,由此得到透明溶液。进而,通过在得到的透明溶液中加入氢氧化锂·1水合物(LiOH·H2O)10.1g,得到含有铌的过氧络合物和锂离子的络合物溶液作为涂布液。


1.2包含活性物质和涂布液的浆料的制备:将作为活性物质的LiNi1/3Mn1/3Co1/3O2(日亚化学工业株式会社制)20g放入混合器容器中,添加至如上所述制备的涂布液中以使得成为规定的固体成分浓度,用磁力搅拌器搅拌。在下述表1中示出各实施例的活性物质的涂布液中的固体成分浓度。


1.3前体的制作:使用送液泵,将上述制备的各实施例的浆料以规定的送液速度供给至喷雾干燥器(步琦公司制造、小型喷雾干燥器B-290),进行浆料的液滴化(工序S1)和浆料液滴的气流干燥(工序S2),得到第一前体和第二前体。关于喷雾干燥器的供气温度、供气风量及送液速度,如表1所记载。在各实施例中,在喷雾干燥器中将浆料输送(送液)至喷嘴、进行液滴化所需的时间(工序S1的液滴化处理时间)及进行气流干燥的时间(工序S2的气流干燥处理时间)均为小于1分钟的短时间。应予说明,气流干燥处理时间是指在向喷雾喷嘴的浆料的供给结束后至结束气流干燥为止的时间。


1.4前体的烧成:使用马弗炉在200℃下将第一前体和第二前体进行烧成5小时,在第一前体中在活性物质表面合成铌酸锂,由此得到作为被覆活性物质的第一粒子。另外,与此同时,通过烧成第二前体,得到包含铌酸锂的第二粒子。


技术效果:根据本公开的方法,容易兼顾活性物质的造粒的抑制和制造工序的高速化。通过使用本公开的电极合剂来构成电极、电池,例如容易得到电阻低的电极、电池。
