系列报告 | 电化学储能产业专利导航系列第11期：储能逆变器专利导航—中国专利态势分析

报告简介

电化学储能产业专利导航分析报告是深圳市电池行业协会联合深圳市恒程创新知识产权代理有限公司共同开展的电化学储能产业专利导航项目的研究成果，报告围绕锂离子电池、钠离子电池、液流电池、铅炭电池等领域，电池管理技术、能量管理技术、热管理技术等技术，结合专利、论文、政策、市场，全面解析全球、中国及深圳的电化学储能产业现状与趋势、专利申请态势及技术发展趋势等，为深圳建设世界一流新型储能产业中心提供导航建议。

01、中国专利态势分析

截至到 2023 年 11 月 30 日，在智慧芽数据库中，经检索式检索与人工筛选， 最终确定的涉及储能逆变器的中国专利申请共3593件，其中，国内专利申请共3510件，国外在华专利申请共83件。在此检索基础上，对中国、广东省和深圳市在储能逆变器领域的专利申请状况从专利申请趋势、专利区域布局、主要申请人状况等多个方面进行分析。

02、中国专利申请趋势分析

图1 储能逆变器中国专利申请的专利技术生命周期图

通过对储能逆变器领域中国专利申请量和专利申请人随年代变化趋势的分析，可以初步掌握自2004年至今中国储能逆变器技术的发展过程和趋势，一定程度上反映了储能逆变器技术的发展历程、技术生命周期的具体阶段，以及预测未来一段时间的发展趋势。

如图1所示，根据储能逆变器领域的中国专利申请量和专利申请人随时间的推移而变化的曲线，可将技术生命周期划分为：

（1）第一阶段（2009年之前）为技术萌芽期，中国在储能逆变器的专利申请数量和专利申请人数都很少，专利技术发展较为缓慢，属于国内储能逆变器技术的起步阶段。

（2）第二阶段（20010年-2017年）为平稳发展期，中国在储能逆变器领域的专利申请量和专利申请人数整体呈现平稳增长态势，但由于前期技术发展较为缓慢，年专利申请量保持平稳增长。

（3）第三阶段（2018年-至今）为快速增长期，中国在储能逆变器的专利申请量和专利申请人数整体呈现快速增长的态势。2022年储能逆变器领域的中国专利申请量超600件，专利申请人数量超400个。目前正处于储能逆变器的快速发展时期，越来越多的企业将进入该行业并进行专利布局。

03、中国专利申请类型和法律状态分析

 图2 储能逆变器的中国专利申请类型分布图

图2示出了储能逆变器的中国专利申请类型分布，从图中可以看出，在储能变流器领域，发明专利占中国专利申请总量的67.42%（2485件），实用新型专利占中国专利申请总量的32.58%（1201件）。发明专利总量占比超六成，发明专利占比远高于实用新型专利，说明储能逆变器领域的技术创新水平较高。

图3 储能逆变器的中国专利申请的法律状态分布

图3示出了储能逆变器的中国专利申请法律状态分布情况，从图中可以看出，专利权有效专利占比约47.93%（1791件），审中专利占比约30.83%（1152件）,失效专利占比约21.25%（794件）。有效专利占比超四成，说明储能逆变器的专利储备量较为充足，审中专利占比超3成，说明储能逆变器领域的专利申请活动活跃度较高，该领域正处于行业的快速发展期，越来越多的竞争者进行该领域，并进行专利布局。

04、中国专利区域布局分析

图4 储能逆变器中国专利申请的技术来源地区

图4示出了储能逆变器中国专利申请的技术来源地区，可以看出，国内专利申请量占中国专利申请总量的 97.83%，而国外来华专利申请量占中国专利申请总量的2.17%。从中国市场来看，目前中国企业已经占据中国大部分的市场份额，因此储能逆变器的市场竞争主要集中在中国国内企业之间。国外在华专利申请主要的技术来源地区有美国、德国等。

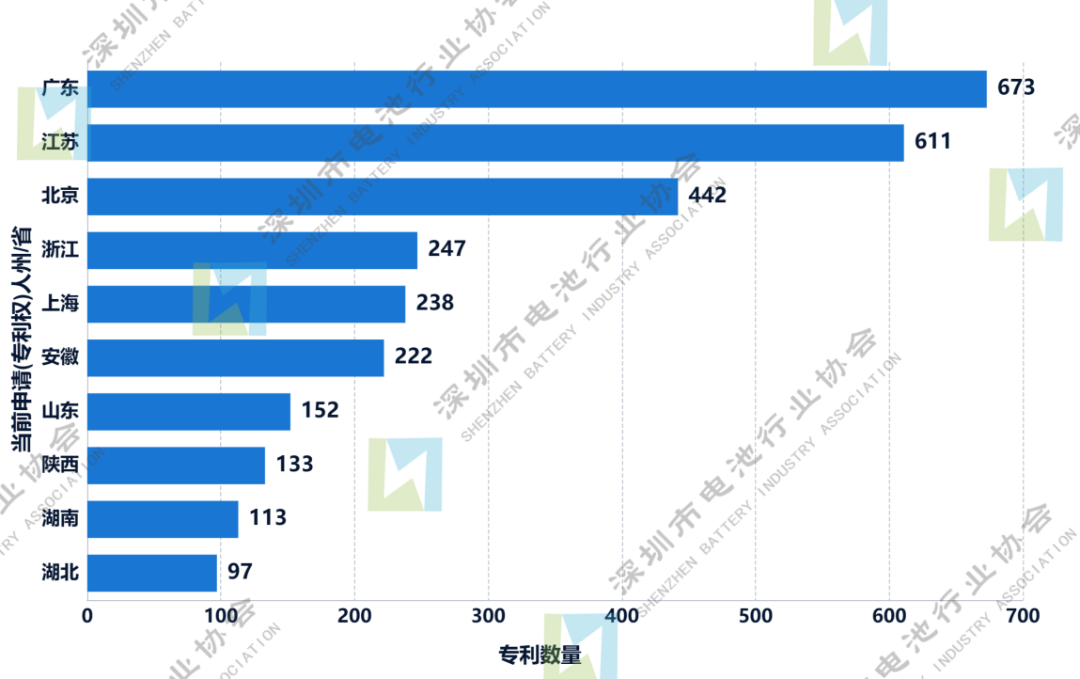

图5 储能逆变器中国专利申请的国内区域分布

图5示出了储能逆变器中国专利申请的区域分布，从图中可以看出，储能逆变器国内专利申请主要集中在广东省、江苏省、北京市、浙江省、上海市，广东省在锂离子电池领域的专利申请总量领先于国内的其他省市，累计专利申请量共673件，排名第一，反映了广东省对于在储能逆变器技术领域的研发水平在国内处于领先地位，广东省在储能逆变器领域的主要专利申请人为华为数字能源技术、易事特集团、南方电网科学研究院有限责任公司等。其次是江苏省，其在储能逆变器领域的国内专利申请量共611件，排名第二，其主要专利申请人有南京南瑞继保电气有限公司、南京南瑞继保工程技术有限公司、国网江苏省电力有限公司、固德威技术股份有限公司等。

05、主要专利申请人分析

专利申请人是专利申请的创新主体，也是专利布局的谋划者，通过专利申请人的排名情况，可以预测电池管理系统未来的市场竞争格局，帮助企业发现潜在的对手或合作伙伴。

图6 储能逆变器中国专利申请量排名前十的专利申请人

图6示出了储能逆变器中国专利申请量前十的专利申请人排名，统计过程中将各子公司的申请量与母公司的申请量进行了合并统计，从图中可以看出，储能逆变器中国专利申请量排名前十的专利申请人全部为国内专利申请人，国家电网在储能逆变器领域的专利申请量遥遥领先于国内的其他申请主体，共295件。其次是阳光电源，在储能逆变器领域申请专利104件，排名第二。另外，许继集团、中国南方电网、南京南瑞继保、华为数字能源、西安热工研究院有限公司等公司以及华北电力大学、东南大学和合肥工业大学等高校均在储能逆变器领域进行了较多的专利布局。

06、国内高价值专利分析

国内高价值专利筛选标准为截止2023年12月，专利权维持时间为十年或十年以上的专利，也就是专利申请日期在2013年及2013年以前的有效专利。由于专利权维持年限越长，后续的专利权维持费用越高，也反映出该专利的市场价值越高。

经统计，在储能逆变器领域，申请日期在2013年及2013年以前的国内有效发明专利共90件。从主要的专利权人来看，国家电网占比最多有18件。从国内省份分布来看，北京市的高价值专利储量为30件，排名第一，广东省在储能逆变器的高价值专利共19件，排名第二，广东省在储能逆变器的高价值专利的专利权人主要是比亚迪股份有限公司、易事特集团股份有限公司等。

表1示出了根据专利权维持时长以及简单同族数量筛选出的部分储能逆变器国内高价值重点专利。

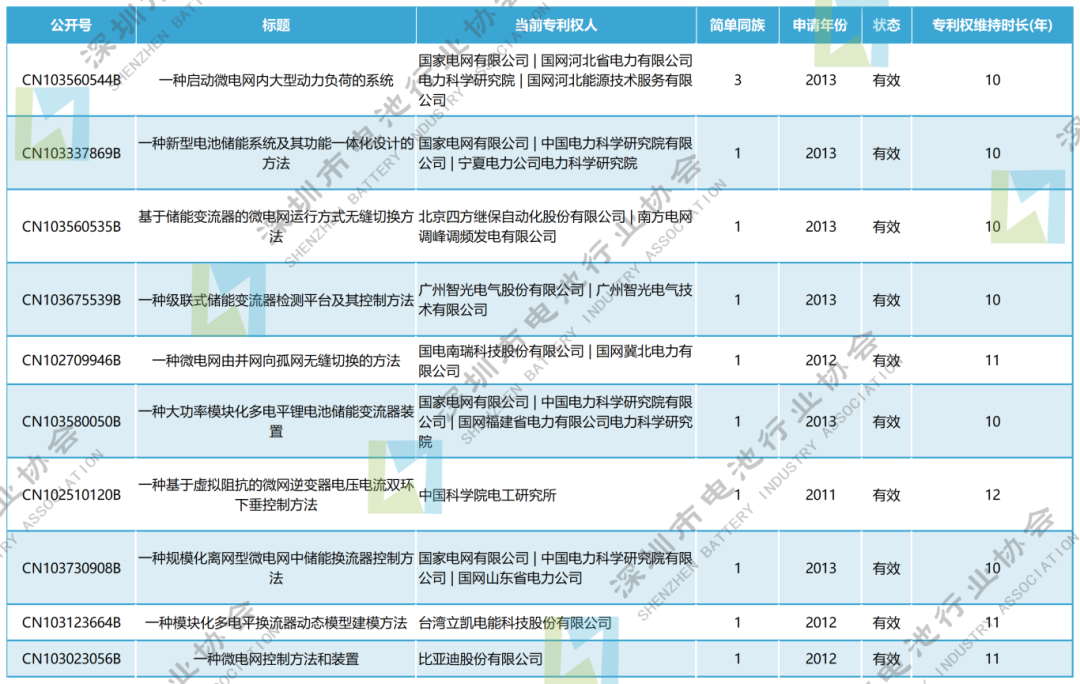

表1 储能逆变器国内高价值重点专利

电化学储能产业专利导航项目简介

随着我国碳达峰、碳中和目标逐步推进落实，光伏、风电等新能源在能源结构中的占比不断提高，电力系统对灵活性资源的需求愈发迫切，储能作为提升系统灵活性的重要选择，迎来了前所未有的发展机遇期。根据不同的储能技术，储能主要分为机械储能、电化学储能、热储能、化学储能、电磁储能等，其中，电化学储能凭借其受自然环境影响小、建设周期较短、安装便捷、使用灵活等优势，受到市场普遍关注，成为未来主流的储能技术发展方向。

在此背景下，深圳市电池行业协会联合深圳市恒程创新知识产权代理有限公司打造电化学储能产业专利导航，建立专利信息分析与产业运行决策深度融合、专利创造与产业创新能力高度匹配、专利布局对产业竞争地位保障有力、专利价值实现对产业运行效益支撑有效的工作机制，助力深圳建设世界一流新型储能产业中心。
