电化学储能产业专利导航 | 隔膜涂层、复合负极材料、硫银锗矿型固态电解质、正极材料回收

01、宁德时代-CN116404361A-涂层组合物、复合隔离膜、电池单体、电池和用电设备

技术问题：随着电池应用范围越来越广泛，对电池安全性的要求越来越高。但是，电池单体中隔离膜的耐热性较差，导致安全性变差，需要对隔离膜的耐热性进行改善。原理：通过使用该涂层组合物可在基膜表面制备涂层以得到复合隔离膜，该涂层中主要以苯并噁嗪树脂颗粒作为骨架，其具有良好的热稳定性，能够有效降低基膜的热收缩率，同时苯并噁嗪树脂颗粒还具有良好的绝缘性能和成膜性，即使在较高温度下，基膜发生熔融，也能起到隔绝正负极的作用，由此可得到具有良好耐热性的复合隔离膜，从而用于电池中可以防止电池在高温条件下隔离膜收缩导致的正负极接触引起的短路，可提高电池单体的热失效温度，使电池单体具有良好的热安全性能。另外，苯并噁嗪树脂颗粒具有优异的介电性能，从而可降低极化，由此得到的复合隔离膜具有较高的离子电导率，进而使电池单体具有较好的电性能。

技术效果：本申请通过提供一种涂层组合物，该涂层组合物可在基膜表面制备涂层以得到复合隔离膜，该复合隔离膜具有良好的耐热性和离子传输性能，由此可得到具有良好热安全性能和电性能的电池单体。

02、松下-CN116457955A-非水电解质二次电池用负极活性物质和非水电解质二次电池

技术问题：包含硅的材料的不可逆容量大，因此，存在初始的充放电效率低的问题。因此，提出了将相当于不可逆容量的锂导入至预先包含硅的材料中的各种技术。具体而言，提出了使用包含锂硅酸盐相和分散于锂硅酸盐相内的硅颗粒(微细的硅相)的复合颗粒的方案。上述硅颗粒有助于充放电反应(可逆的锂的吸储和释放)。上述复合颗粒中，充放电时的伴有锂的吸储和释放的硅相的膨胀和收缩的程度大，在充放电时硅相的周围的硅酸盐相中产生大的应力，硅酸盐相中容易产生破裂。由此，伴有硅酸盐相的破裂而新露出的面与非水电解质的接触所产生的副反应推进，循环特性容易降低。

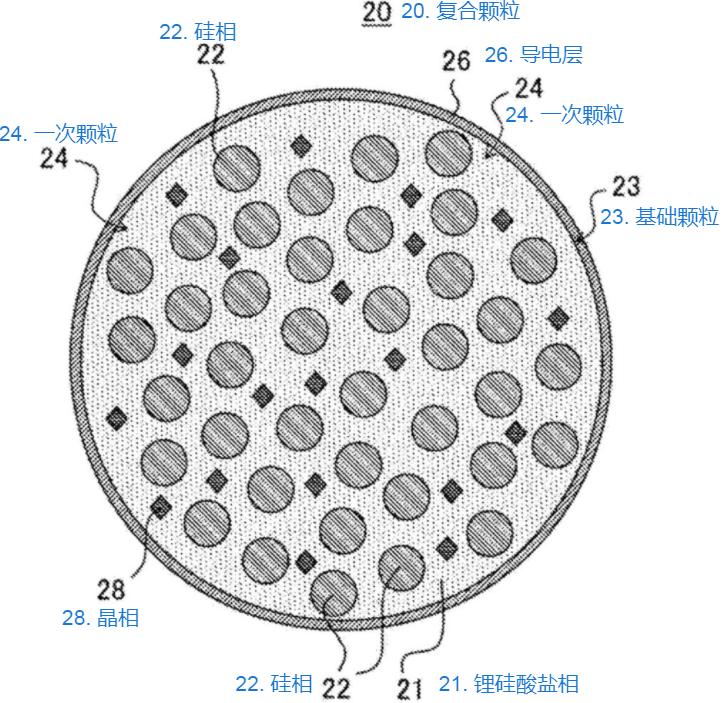

图1：负极活性物质(复合颗粒)的剖视图

实施例1：[复合颗粒的制备]：(第1工序)：将氧化锂与二氧化硅与氧化铝与氧化镧以成为Li2O：SiO2：Al2O3：La2O3＝21：75：3：1的摩尔比的方式进行混合，将混合物在非活性气氛中、以1500℃进行5小时熔解，使融液通过金属辊形成鳞片状，得到包含Li、Si、Al、和La的锂硅酸盐复合氧化物。将得到的锂硅酸盐复合氧化物以平均粒径成为10μm的方式进行粉碎，得到原料硅酸盐。

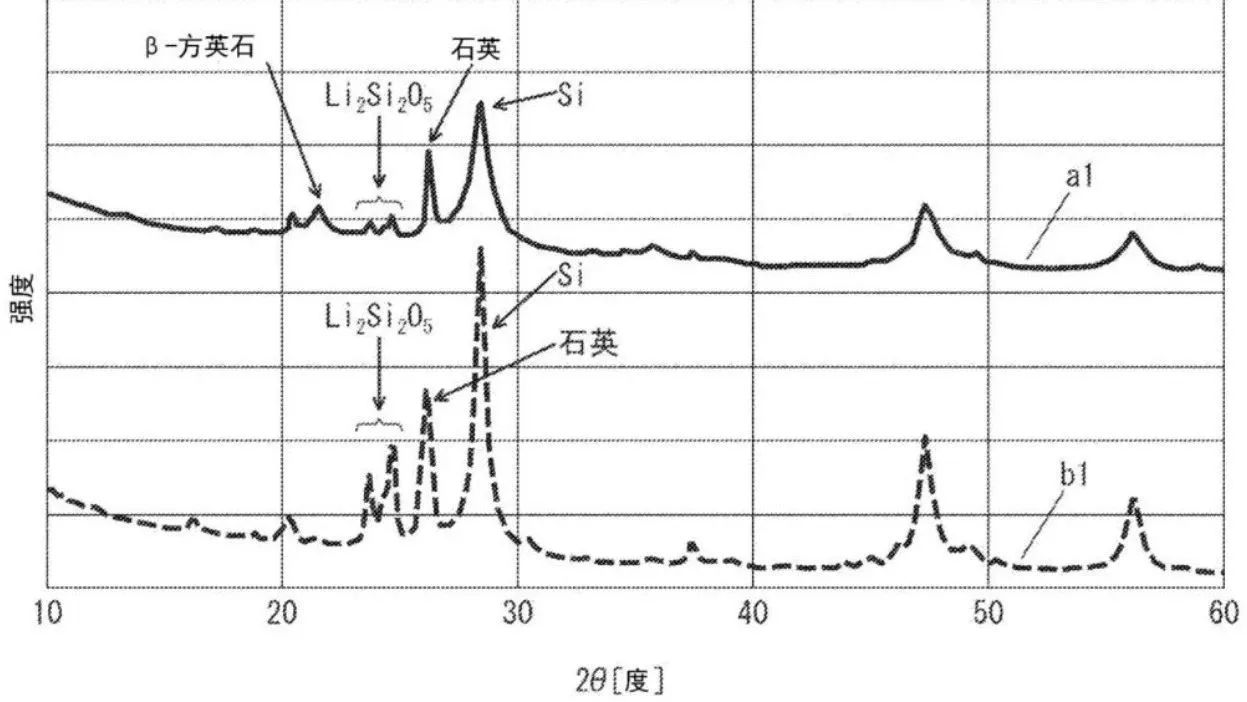

对于复合颗粒a1，进行XRD测定。将复合颗粒a1的XRD谱图示于图1。XRD谱图中，确认到源自Si、SiO2、Li2Si2O5的峰。对于SiO2，在2θ＝26.3°附近观察到源自石英的峰，在2θ＝21.6°附近观察到源自β-方英石的峰。上述源自β-方英石的峰的强度IA相对于上述源自石英的峰的强度IB之比：IA/IB为0.3。另外，用复合颗粒a1的XRD谱图，根据上述的方法求出硅相的微晶直径。硅相的微晶直径为8nm。

图2：实施例1复合颗粒的XRD谱图

03、丰田-CN116470128A-固体电解质、全固体电池、固体电解质溶液、以及固体电解质的制造方法

技术问题：现有技术中通过溶液合成来得到固体电解质。但是，通过溶液合成而得到的固体电解质存在锂离子传导率低的问题。

技术手段：本公开涉及的固体电解质，含有锂、磷、硫和卤素，在采用TG-MS法对固体电解质进行测定时，在170℃以上且低于250℃的温度范围出现由环状硫引起的第1峰，在250℃以上且低于300℃的温度范围出现由环状硫引起的第2峰，第1峰的峰强度P1高于第2峰的峰强度P2。

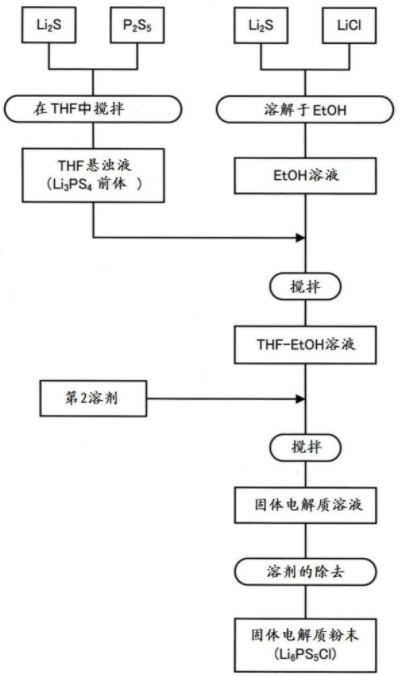

图3：固体电解质的制作方法的流程图

技术效果：具有以上特征的本公开的固体电解质，杂质少、硫银锗矿结构的结晶性高。因此，本公开的固体电解质能够提高离子传导率。

04、丰田-CN116404283A-正极活性物质的回收方法

技术问题：现有技术在回收了的正极活性物质表面附着有许多分散材料和/或粘结材料(粘合剂)等的碳成分，无法回收结晶性与新的正极活性物质为同等的正极活性物质。更具体而言，锂离子二次电池在充放电时，来自电解液的盐或添加物的磷(P)和/或氟(F)化合物在正极活性物质上形成被膜，并残存在回收后的正极活性物质上。

技术手段：正极活性物质的回收方法，包含以下工序：从电池所具有的正极板中分离回收正极合剂，所述正极板是在正极电极箔上层叠含有正极活性物质的正极合剂而得到的；向含有正极合剂的浆料供给臭氧和过氧化氢中的至少一者而将正极合剂氧化；从所述浆料中分离回收正极活性物质。在将正极合剂氧化时，进行控制以使得浆料的pH值大于9。臭氧的供给也可以通过鼓泡进行。

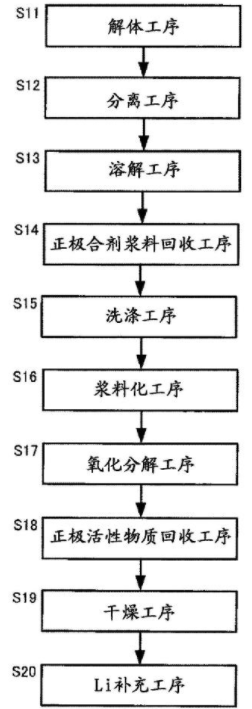

图4：正极活性物质的回收方法的流程的说明图
